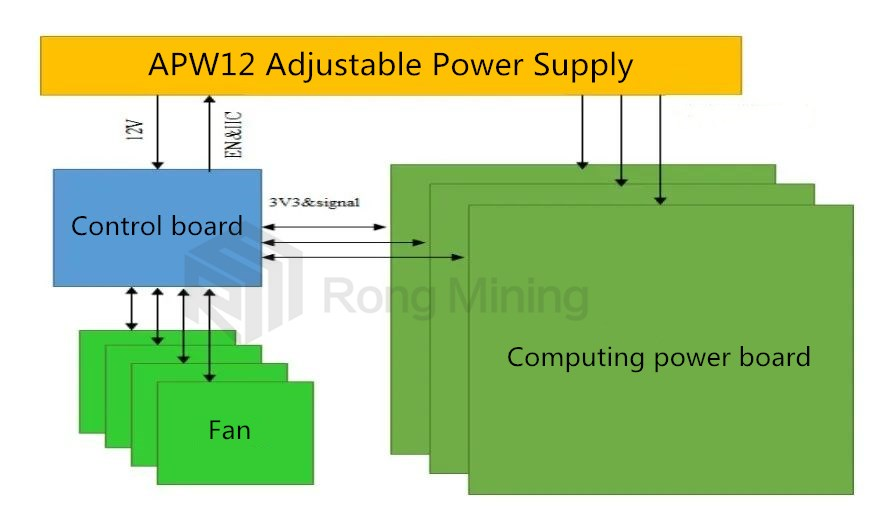

সবাইকে হ্যালো!  আমি রংমিনার থেকে ইঞ্জিনিয়ার ওয়াং।  প্রথমত, আমি অ্যান্টমিনার এস 19 প্রো এর সামগ্রিক আর্কিটেকচারটি পরিচয় করিয়ে দিন।  এস 19 প্রো মূলত 3 টি কম্পিউটিং বোর্ড, 1 কন্ট্রোল বোর্ড, এপিডাব্লু 12 পাওয়ার সাপ্লাই এবং 4 কুলিং ফ্যানের সমন্বয়ে গঠিত, যেমনটি নিম্নলিখিত চিত্রটিতে দেখানো হয়েছে:

এরপরে, আসুন এস 19 প্রো এর অভ্যন্তরীণ কম্পিউটিং বোর্ডের কার্যকরী কাঠামোটি একবার দেখে নেওয়া যাক

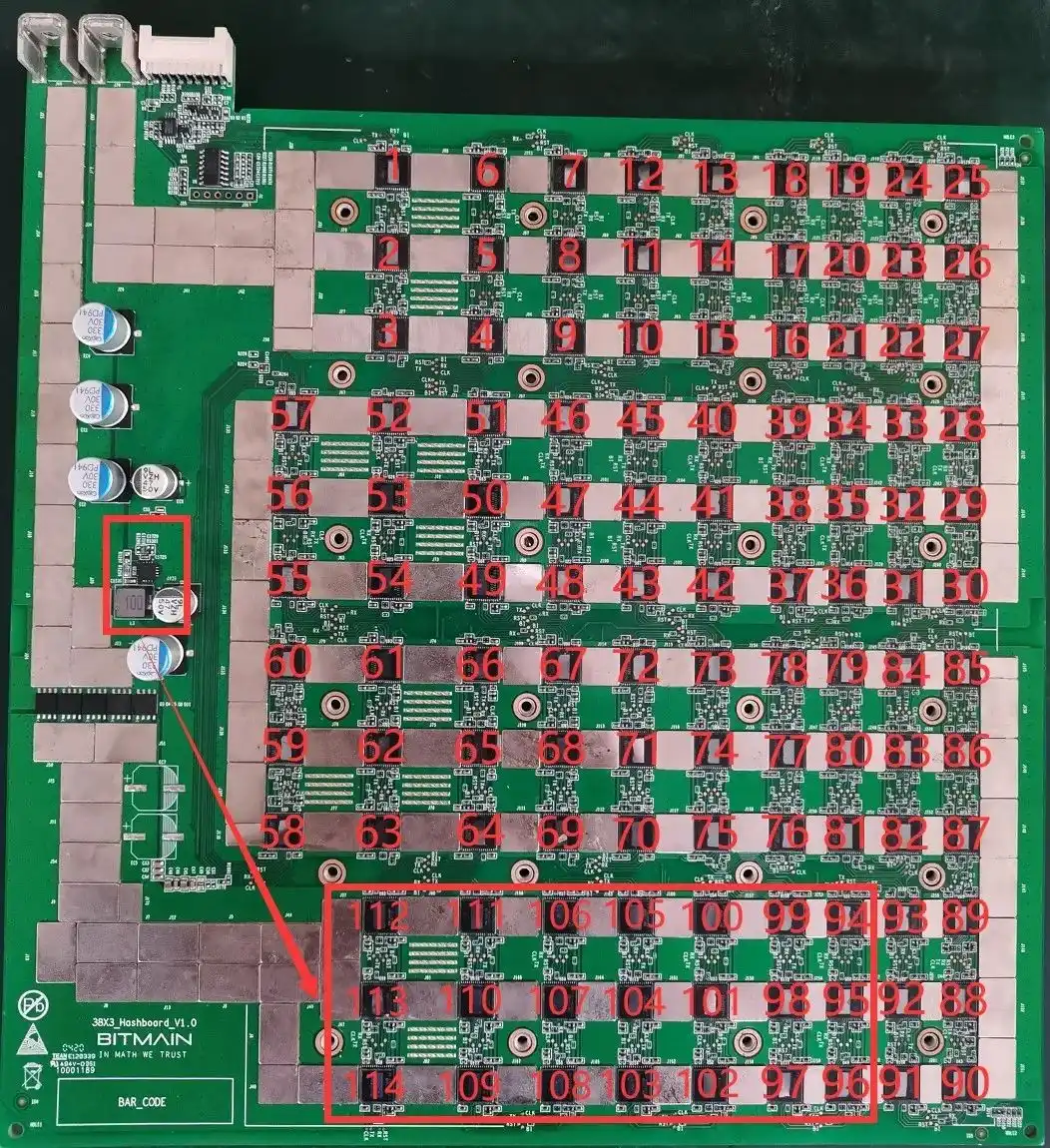

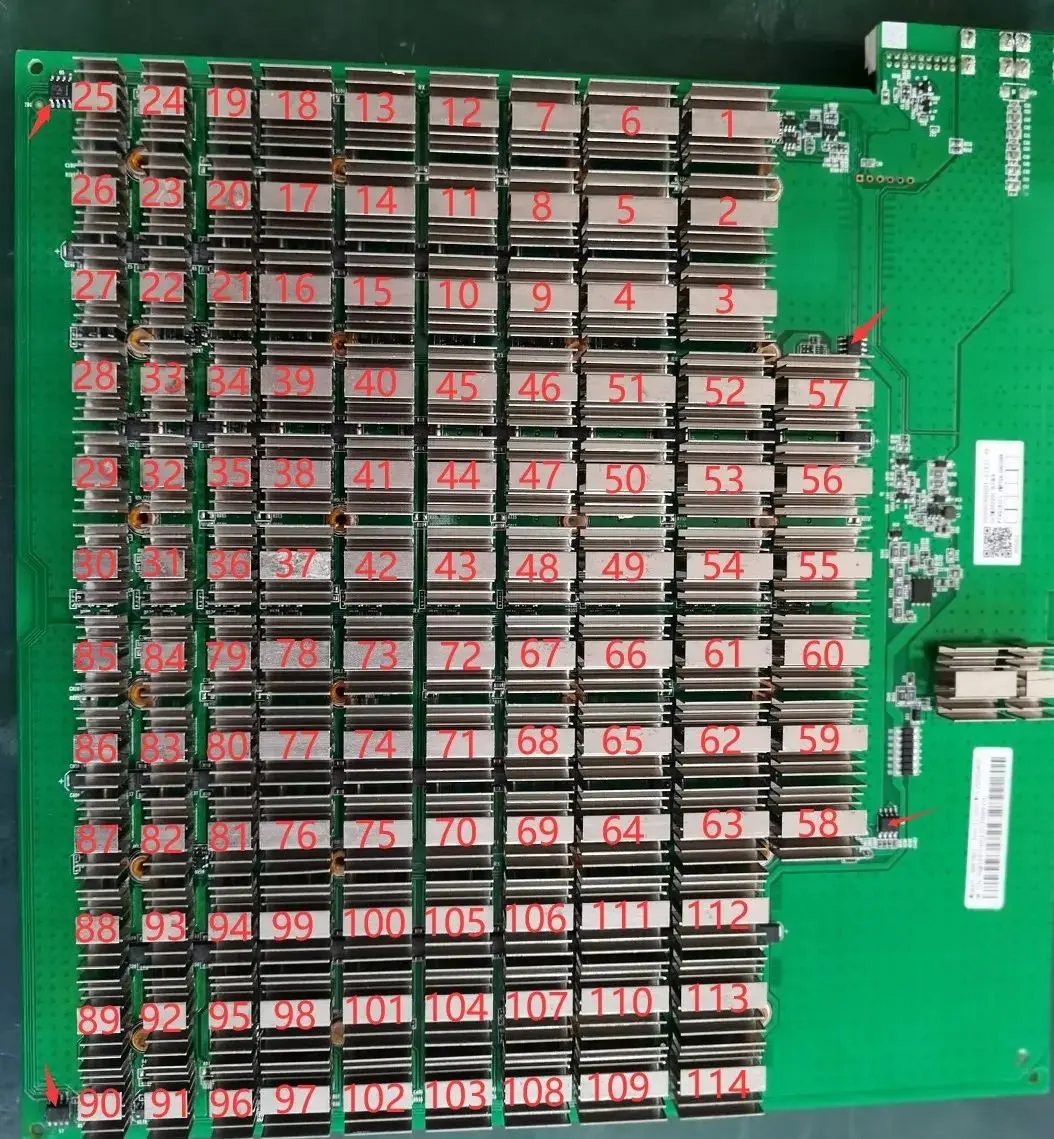

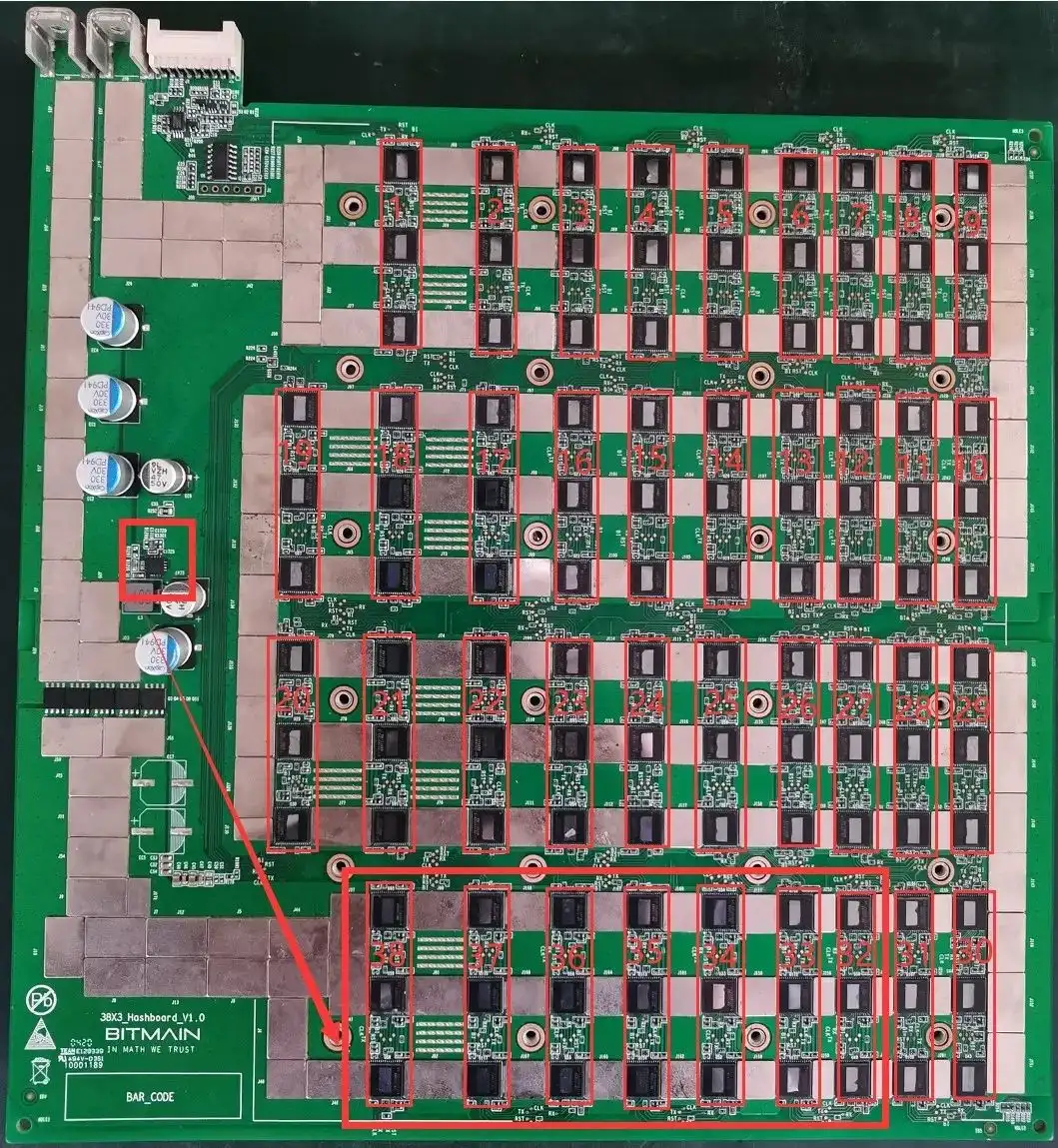

1। অ্যান্টমিনার এস 19 প্রো কম্পিউটিং বোর্ড 114 টি চিপস নিয়ে গঠিত, 38 টি গ্রুপে (ডোমেন) বিভক্ত, যার প্রতিটি 3 আইসি সমন্বিত;  এস 19 প্রো চিপের অপারেটিং ভোল্টেজ 0.32V;  38 তম, 37 তম, 36 তম, 35 তম, 34 তম, 33 তম, এবং 32 তম গ্রুপগুলি (মোট 7 টি গ্রুপ) বুস্ট সার্কিট Q9 থেকে এলডিওতে 1.8V আউটপুট পর্যন্ত 20V আউটপুট দ্বারা চালিত হয়, এবং 31 তম থেকে 1 ম গ্রুপগুলি এলডিওর মাধ্যমে ভিডিডি 12.6V দ্বারা চালিত হয়।  প্রতিটি পশ্চাদপদ ডোমেনের জন্য ভোল্টেজ 0.32V দ্বারা হ্রাস পায়।

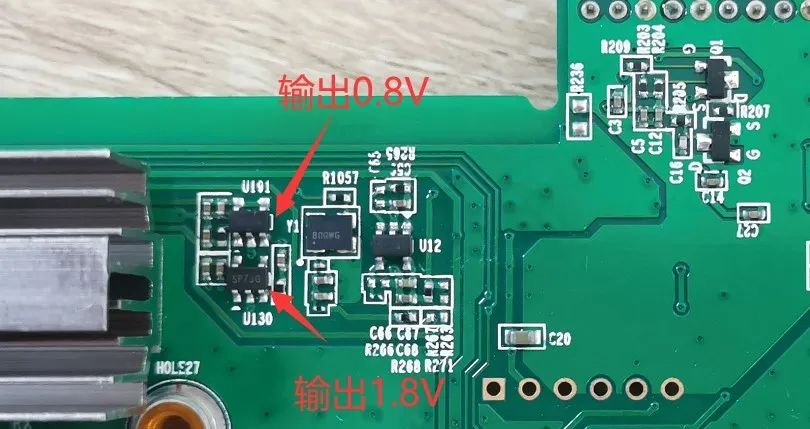

2। সমস্ত 0.8 ভি এলডিওর মাধ্যমে স্থানীয় 1.8V আউটপুট দ্বারা সরবরাহ করা হয়েছে, যেমনটি নিম্নলিখিত চিত্রটিতে দেখানো হয়েছে:

প্রকৃতপক্ষে, পরীক্ষার পরে, অ্যান্টমিনার এস 19 প্রো সরকারীভাবে প্রস্তাবিত পরিবেশগত অবস্থার অধীনে শক্তি খরচ অনুপাত, স্থায়িত্ব এবং অন্যান্য অপারেটিং শর্তগুলির ক্ষেত্রে খুব ভাল সম্পাদন করে।  যদি কম্পিউটিং বোর্ডের ত্রুটিগুলি হয় তবে সর্বাধিক সাধারণ ঘটনার মধ্যে রিপোর্টিং 0, রিপোর্টিং নম্বর এবং কম কম্পিউটিং শক্তি অন্তর্ভুক্ত রয়েছে।  এই পরিস্থিতিতে, আমরা এগুলি এইভাবে পরিচালনা করতে পারি——

(1)। যখন পরীক্ষার ফিক্সচারের এলসিডি ডিসপ্লেটি "ASIC NG: (0)" দেখায়, প্রথমে ডোমেনের মোট ভোল্টেজ এবং 20 ভি বুস্ট সার্কিট পরিমাপ করুন এবং তারপরে প্রথম এবং দ্বিতীয় চিপগুলির মধ্যে রো টেস্ট পয়েন্ট এবং 1V8 টেস্ট পয়েন্টের শর্ট সার্কিটের জন্য একটি শর্ট-সার্কিট প্রোব ব্যবহার করুন এবং তারপরে চিপ সন্ধান প্রোগ্রামটি চালান।  সিরিয়াল পোর্ট লগের দিকে তাকিয়ে, যদি এই মুহুর্তে 0 টি চিপগুলি এখনও পাওয়া যায় তবে এটি নিম্নলিখিত পরিস্থিতিগুলির মধ্যে একটি হবে:

ক। 1V8 এবং 0V8 পরীক্ষার পয়েন্টগুলিতে ভোল্টেজটি 1.8V এবং 0.8V হয় কিনা তা পরিমাপ করতে একটি মাল্টিমিটার ব্যবহার করুন।  যদি তা না হয় তবে এটি এই ডোমেনের 1.8V এবং 0.8V এলডিও সার্কিটগুলিতে অস্বাভাবিকতা হতে পারে, বা এই ডোমেনের দুটি এএসআইসি চিপগুলি সঠিকভাবে সোল্ডার করা হয়নি।  এর মধ্যে বেশিরভাগ 0.8V এবং 1.8V প্যাচ ফিল্টার ক্যাপাসিটারগুলিতে শর্ট সার্কিট দ্বারা সৃষ্ট হয় (পিসিবিএর সামনের এবং পিছনে প্যাচ ফিল্টার ক্যাপাসিটারগুলির প্রতিরোধের মানগুলি পরিমাপ করুন);

খ। U2 & U3 & U4 এর সার্কিটগুলি অস্বাভাবিক, যেমন প্রতিরোধের ভার্চুয়াল সোল্ডারিং ইত্যাদি;

গ। এটি 1 ওহমের মধ্যে রয়েছে কিনা তা দেখার জন্য একটি মাল্টিমিটারের সাথে R232 বা R233 এর প্রতিরোধের পরিমাপ করুন এবং পড়াটি লাফ দেয় না।  যদি তা না হয় তবে দয়া করে এই দুটি প্রতিরোধককে প্রতিস্থাপন করুন;

D. চেক করুন যদি প্রথম চিপে এমন কোনও পিন থাকে যা সঠিকভাবে সোল্ডার করা হয়নি (এটি রক্ষণাবেক্ষণের সময় আবিষ্কার করা হয়েছিল যে পাশ থেকে দেখা অবস্থায় পিনগুলিতে টিন রয়েছে, তবে যখন চিপটি সরানো হয়েছিল, তখন দেখা গেছে যে পিনগুলি একেবারেই সোল্ডার করা হয়নি।

(2)। যদি একটি চিপ 1 ধাপে পাওয়া যায় তবে এর অর্থ হ'ল প্রথম চিপ এবং পূর্ববর্তী সার্কিট উভয়ই ভাল।  পরবর্তী চিপগুলি সমস্যা সমাধানের জন্য অনুরূপ পদ্ধতি ব্যবহার করুন।  উদাহরণস্বরূপ, শর্ট সার্কিট 38 তম এবং 39 তম চিপগুলির মধ্যে 1V8 টেস্ট পয়েন্ট এবং আরও টেস্ট পয়েন্ট।  যদি লগটি 38 টি চিপগুলি খুঁজে পেতে পারে তবে প্রথম 38 টি চিপগুলিতে কোনও সমস্যা নেই;  যদি 0 টি চিপগুলি এখনও পাওয়া যায় তবে প্রথমে 1V8 স্বাভাবিক কিনা তা পরীক্ষা করে দেখুন।  যদি এটি স্বাভাবিক হয় তবে 38 এর পরে চিপগুলিতে সমস্যা রয়েছে।  সমস্যাযুক্ত চিপ না পাওয়া পর্যন্ত বাইনারি অনুসন্ধান ব্যবহার করা চালিয়ে যান।  ধরে নিই যে এনটিএইচ চিপ নিয়ে কোনও সমস্যা আছে, যখন এন -1 এবং এনটিএইচ চিপগুলির মধ্যে 1V8 এবং আরওআর শর্ট সার্কিট হয়, তখন এন -1 চিপগুলি পাওয়া যায়।  যাইহোক, যখন NTH এবং N+1 চিপগুলির মধ্যে 1V8 এবং RO শর্ট সার্কিট হয়, তখন পুরো চিপটি পাওয়া যায় না।

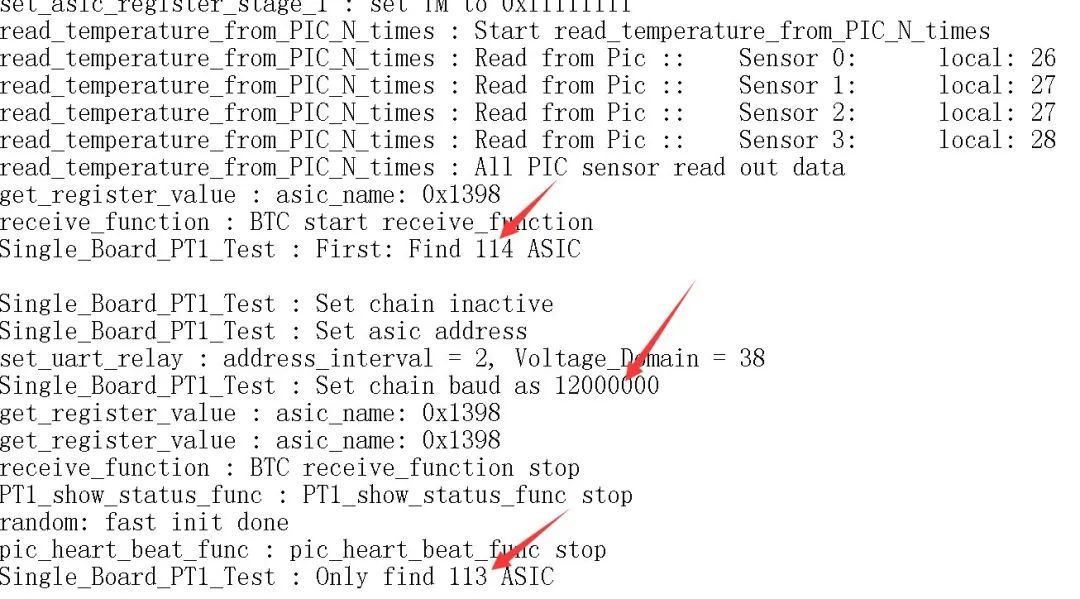

(3)। যখন পরীক্ষার ফিক্সচার এলসিডি "ASIC 113: (রিপোর্ট 113)" প্রদর্শন করে, তখন এটি ইঙ্গিত দেয় যে অপারেশন বোর্ড 114200 বাউড রেটে 114 চিপগুলি সনাক্ত করতে পারে, তবে 12 এম বাউড রেটে কেবল 113 চিপস পাওয়া গেছে, এবং একটি চিপ 12 এম বাউড রেটে পাওয়া যায় নি।  মেরামত পদ্ধতি: বাইনারি পদ্ধতিটি ব্যবহার করে, শর্ট সার্কিট একটি শর্ট সার্কিট তদন্তের মাধ্যমে 38 তম এবং 39 তম চিপগুলির মধ্যে 1V8 টেস্ট পয়েন্ট এবং আরও টেস্ট পয়েন্ট।  যদি লগটি 38 টি চিপগুলি খুঁজে পেতে পারে তবে প্রথম 38 টি চিপগুলি ঠিক আছে;  যদি 47 টি শর্ট সার্কিট এবং লগ রিপোর্ট 46 থাকে তবে এর অর্থ 47 তম চিপ সনাক্ত করা যায় না এবং উপস্থিতি পরিদর্শনটিতে কোনও সমস্যা নেই।  সাধারণত, 47 তম চিপ প্রতিস্থাপন করা যথেষ্ট।

(4)। ফিক্সচার এলসিডি ডিসপ্লেটি পরীক্ষা করার সময় "ASIC এনজি: (এক্স, একটি নির্দিষ্ট চিপের স্থির প্রতিবেদন)", দুটি পরিস্থিতি রয়েছে:

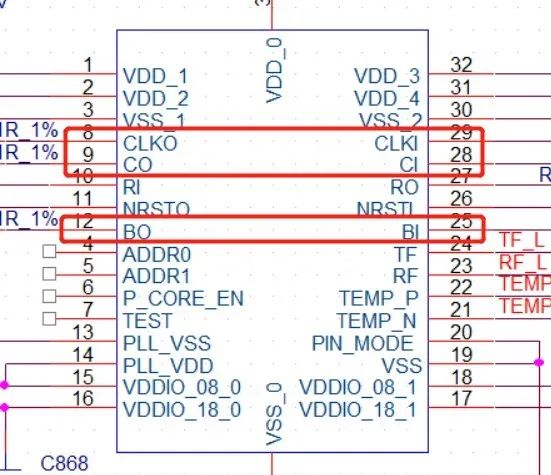

ক। প্রথম দৃশ্য;  পরীক্ষার সময়টি মূলত একটি ওকে বোর্ডের মতোই (সাধারণত এক্স এর মান প্রতিবার পরীক্ষা করা হয় না) (পরীক্ষার সময়টি "ASIC এনজি: (এক্স)" ফলাফলটি প্রদর্শন করে এলসিডিতে স্টার্ট টেস্টিং বোতামটি টিপতে সময়কে বোঝায়।  এই পরিস্থিতি সম্ভবত সামনের এবং পিছনের সিএলকে, সিআই এবং এক্সটিএইচ চিপের বিও প্রতিরোধকের অস্বাভাবিক সোল্ডারিংয়ের কারণে ঘটে, তাই এই 6 টি প্রতিরোধকের উপর ফোকাস করা গুরুত্বপূর্ণ।  কম সম্ভাবনাটি এক্স -1, এক্স এবং এক্স+1 চিপগুলিতে নিম্নলিখিত পিনগুলির অস্বাভাবিক সোল্ডারিংয়ের কারণে:

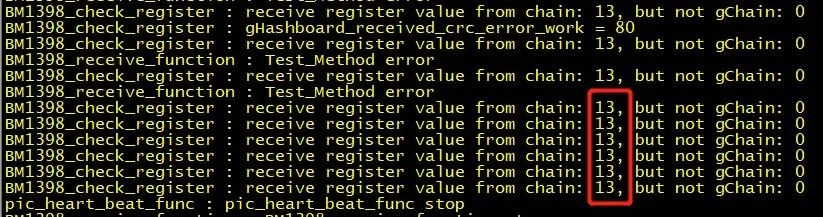

(খ)। দ্বিতীয় দৃশ্য;  পরীক্ষার সময়টি ওকে বোর্ডের তুলনায় প্রায় দ্বিগুণ (কখনও কখনও প্রতিটি পরীক্ষার সময় এক্স মান পরিবর্তন হতে পারে এবং কখনও কখনও x = 0);  এই মুহুর্তে, লগটিতে সাধারণত নিম্নলিখিত তথ্য থাকে (তারের জোতাটির সাথে সংযুক্ত সকেটের উপর নির্ভর করে লাল সংখ্যাটি অগত্যা 13 নাও হতে পারে);  পরীক্ষার সময়, এটি ধরে নেওয়া হয় যে অস্বাভাবিক অবস্থানের সামনের প্রায় সমস্ত ডোমেনের ডোমেন ভোল্টেজগুলি 0.3V এর চেয়ে কম এবং রিয়ার ডোমেনের ডোমেন ভোল্টেজগুলি প্রায় 0.34V এর চেয়ে বেশি।  এই পরিস্থিতিটি চিপটি সঠিকভাবে সোল্ডার না করার কারণে ঘটে, সাধারণত 1.8V, 0.8V, আরএক্সটি, সিএলকে সঠিকভাবে সোল্ডার করা হয় না।  সমস্যাটি কোথায় ঘটছে তা সনাক্ত করতে ডোমেন ভোল্টেজ সরাসরি পরিমাপ করার পরামর্শ দিন।  ধাপ 1 এ ব্যবহৃত 1V8 এবং আরও শর্ট-সার্কিট পদ্ধতিগুলিও অসঙ্গতির অবস্থান সনাক্ত করতে পারে।

(সি)। বর্তমানে, রক্ষণাবেক্ষণের বেশিরভাগ অভিজ্ঞতা সিগন্যালগুলির মধ্যে মাইক্রো শর্ট সার্কিটগুলি (0-সেভেরাল শত ওহম) পেয়েছে, যা চিপ পিনের কম প্রতিরোধের কারণে ঘটে।  আপনি প্রথমে সোল্ডারকে একটি গরম এয়ারগান ব্যবহার করতে পারেন এবং এটি ঠিক আছে কিনা তা দেখতে পারেন।

(5)। যদি কোনও একক বোর্ডের কম্পিউটিং শক্তি কম থাকে তবে এটি সনাক্ত এবং মেরামত করার জন্য এখানে একটি সুবিধাজনক এবং দ্রুত পদ্ধতি রয়েছে - অর্থাত্ এই বোর্ডের ডোমেন ওয়ার্কিং ভোল্টেজ এবং ননস রিটার্নটি স্বাভাবিক কিনা তা পর্যবেক্ষণ করতে পুট্টি সফ্টওয়্যারটির মাধ্যমে আইপি -তে লগ ইন করুন এবং পুটিটির লগ তথ্য অনুসারে এটি মেরামত করুন।

নির্দিষ্ট অপারেশন নিম্নরূপ:

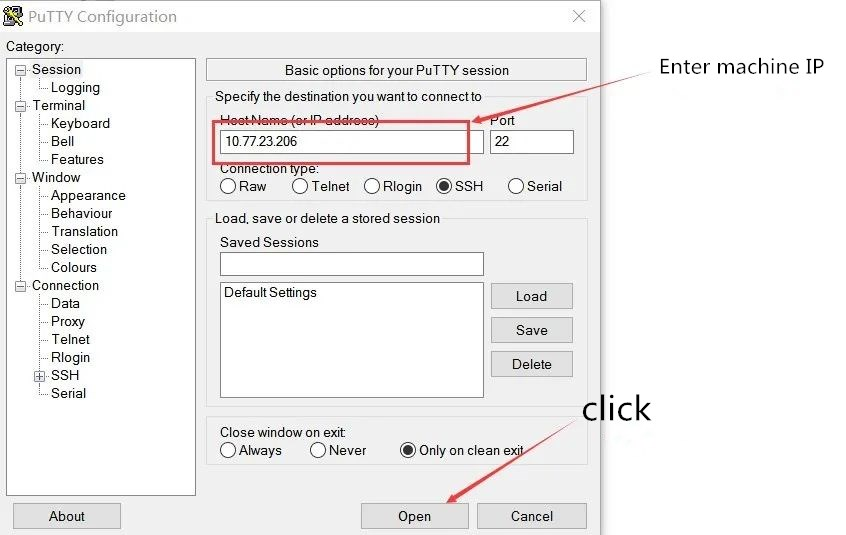

(1)। ইনপুট সমস্যাগুলি সহ মেশিনের আইপি ঠিকানাটি খুলুন এবং খুলুন ক্লিক করুন

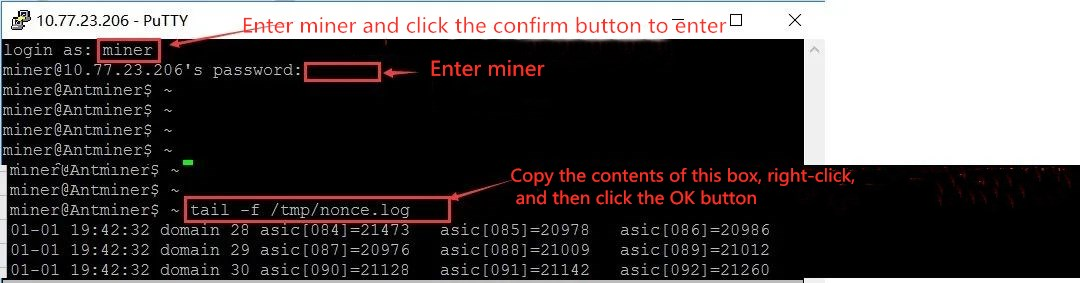

(2)। ব্যবহারকারীর নাম, পাসওয়ার্ড এবং টেস্ট কমান্ড প্রবেশ করে আপনি ননস রিটার্ন এবং ভোল্টেজ ডোমেনের স্থিতি দেখতে পারেন।  যদি ননস এবং ডোমেন ভোল্টেজে অস্বাভাবিক শর্ত থাকে তবে আপনি মুদ্রিত অস্বাভাবিক চিপের ভিত্তিতে পরিমাপ ও মেরামত করতে পারেন।

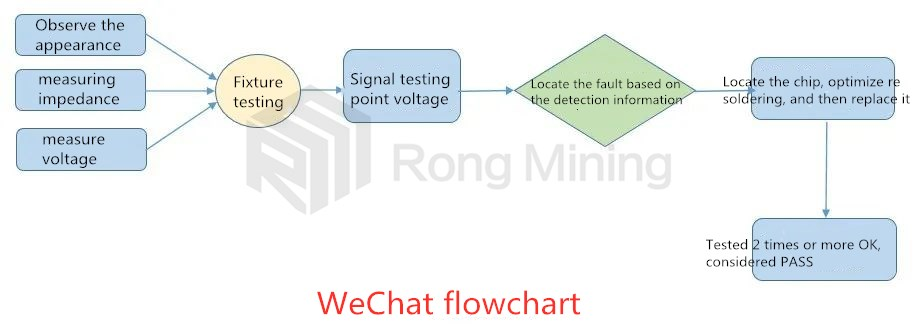

অবশেষে, আমি খনির মেশিনগুলি মেরামত করার সময় প্রত্যেকের চিন্তাভাবনার জন্য সহায়তা দেওয়ার আশায় একটি মেরামত প্রক্রিয়া আপনার সাথে ভাগ করে নিতে চাই:

উপরেরটি আমার ইঞ্জিনিয়ারের গুণমান বিশ্লেষণ এবং এস 19 মেশিনের জন্য প্রসেসিং পদ্ধতি।  আপনার যদি কোনও প্রশ্ন থাকে তবে আপনি আমাদের সাথে পরামর্শ করতে পারেন
